GSA42/GSA45

产品型号:


中空旋转平台|GSA系列 别名:直角旋转台、90度角减速机、中空直角减速机平台 是一种旋转减速传动装置,为需作90度转向的有限安装空间而设计。它同时具有中空旋转平台和90度转向减速机的优点,中空结构使得复杂的管道和布线变得更简洁,直角转向设计可解决安装空间不足的问题。 此机型同样具有中空旋转平台SV标准型可与各品牌伺服马达或步进马达广泛匹配的特性,让设计人员在设计机械结构时拥有更多的选择性。
  • 产品特性

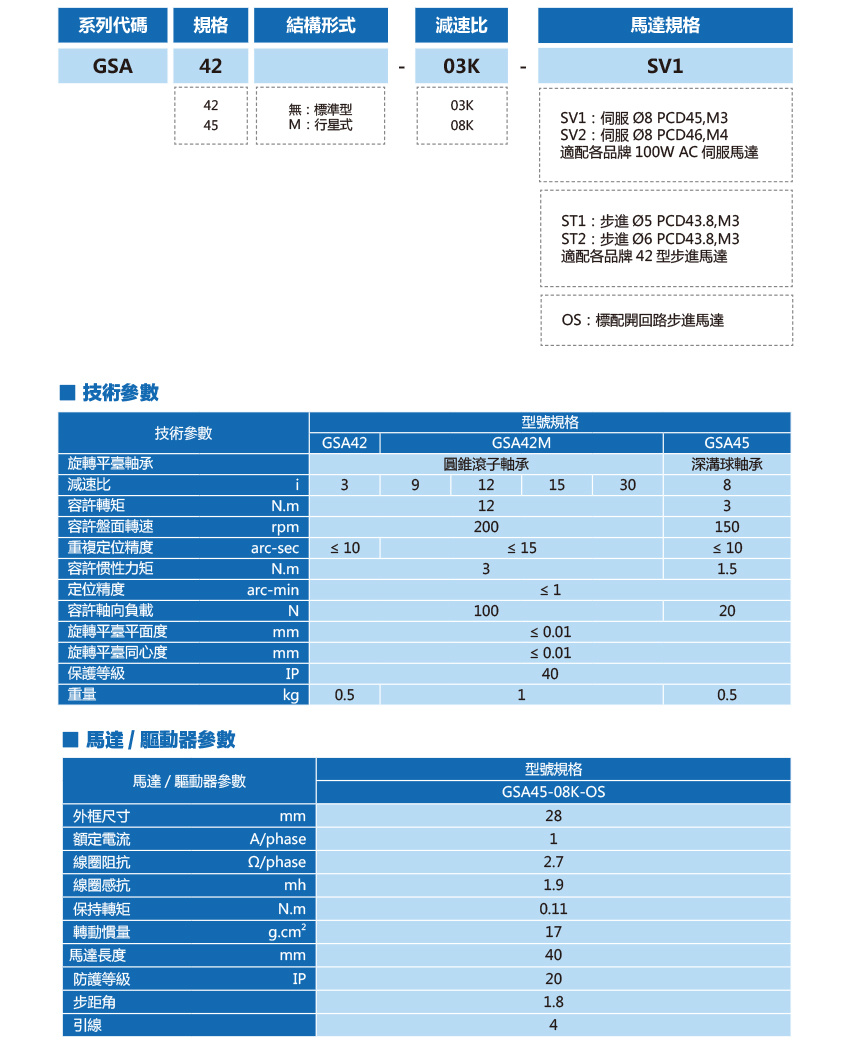

  • 技术参数
  • 外形尺寸
  • 资料下载
    • 商品名称: GSA42/GSA45

    中空旋转平台|GSA系列 别名:直角旋转台、90度角减速机、中空直角减速机平台 是一种旋转减速传动装置,为需作90度转向的有限安装空间而设计。它同时具有中空旋转平台和90度转向减速机的优点,中空结构使得复杂的管道和布线变得更简洁,直角转向设计可解决安装空间不足的问题。 此机型同样具有中空旋转平台SV标准型可与各品牌伺服马达或步进马达广泛匹配的特性,让设计人员在设计机械结构时拥有更多的选择性。

    ■ 通过直接连接可提高可靠性、降低成本

    可直接将需要装置的工作台及机械手臂安装在旋转平台上。与使用皮带轮等机械零件相比,可减少机械设计、零件调配、皮带状态调整等环节耗费的时间与费用。

    ■ 马达配置

    各品牌步进马达或伺服马达均可匹配。

    ■ 无齿隙的高精度定位

    无齿隙,定位精度≦ 1min,重复定位精度可达 ±5弧秒

    注意:重复定位精度是在恒定负载下在恒定温度(常温)下测量的

    ■ 中空结构

    配线、配管更方便简洁,在布线复杂的配线、配管环境下此特性的优势尤为突出。

  • GSA42-03K-SV1/SV2/ST1/ST2






    GSA42M-09K   GSA42M-12K   GSA42M-15K   GSA42M-30K-SV1/SV2/ST1/ST2




    GSA45-08K-OS
