GDE系列

产品型号:


GDE系列DD直驱马达是一款外转子力矩马达,全系列27个规格,外径范围40~325mm,高度范围36~231mm,最高转速范围100~600rpm,定位精度±20 Arc sec,重复定位精度±1.5 Arc sec。
  • 产品特性
  • 技术参数

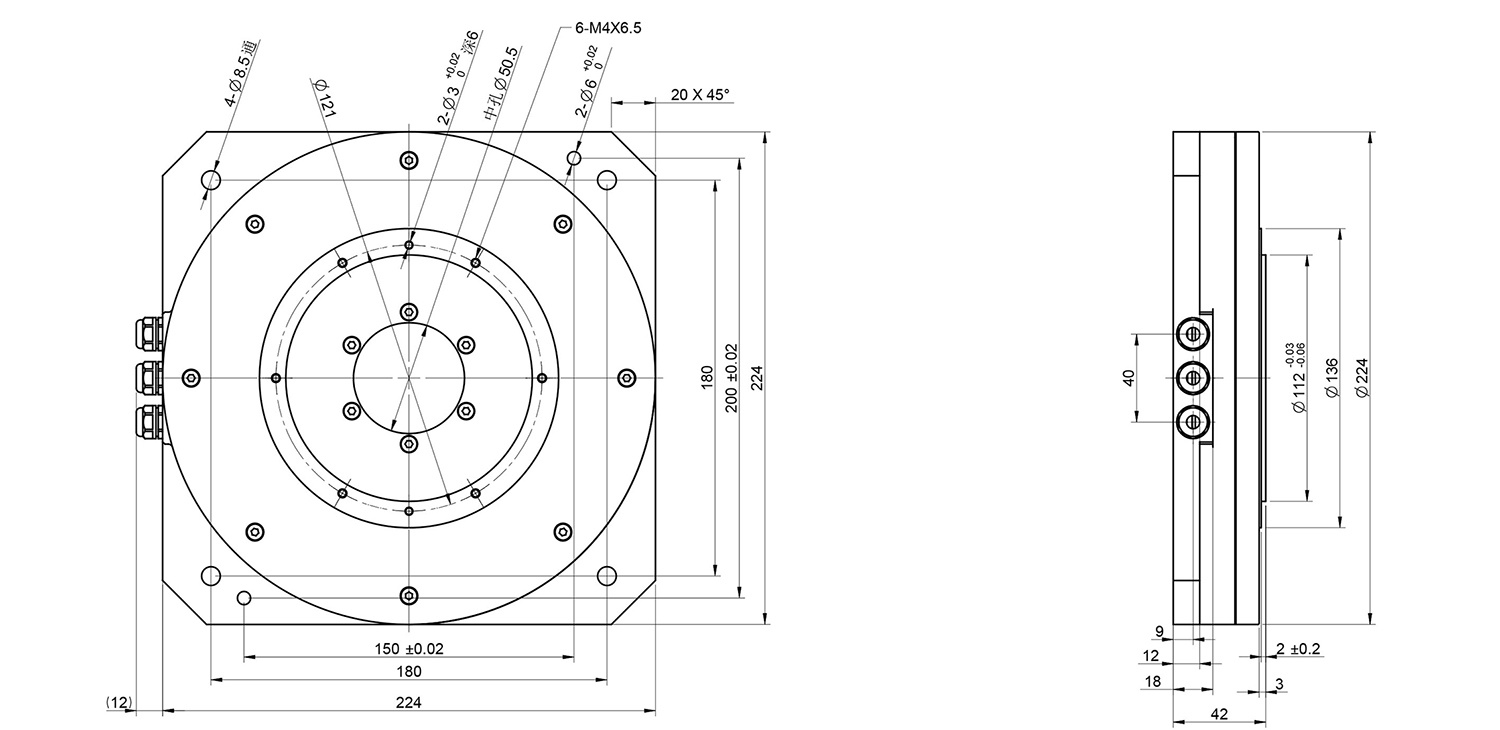

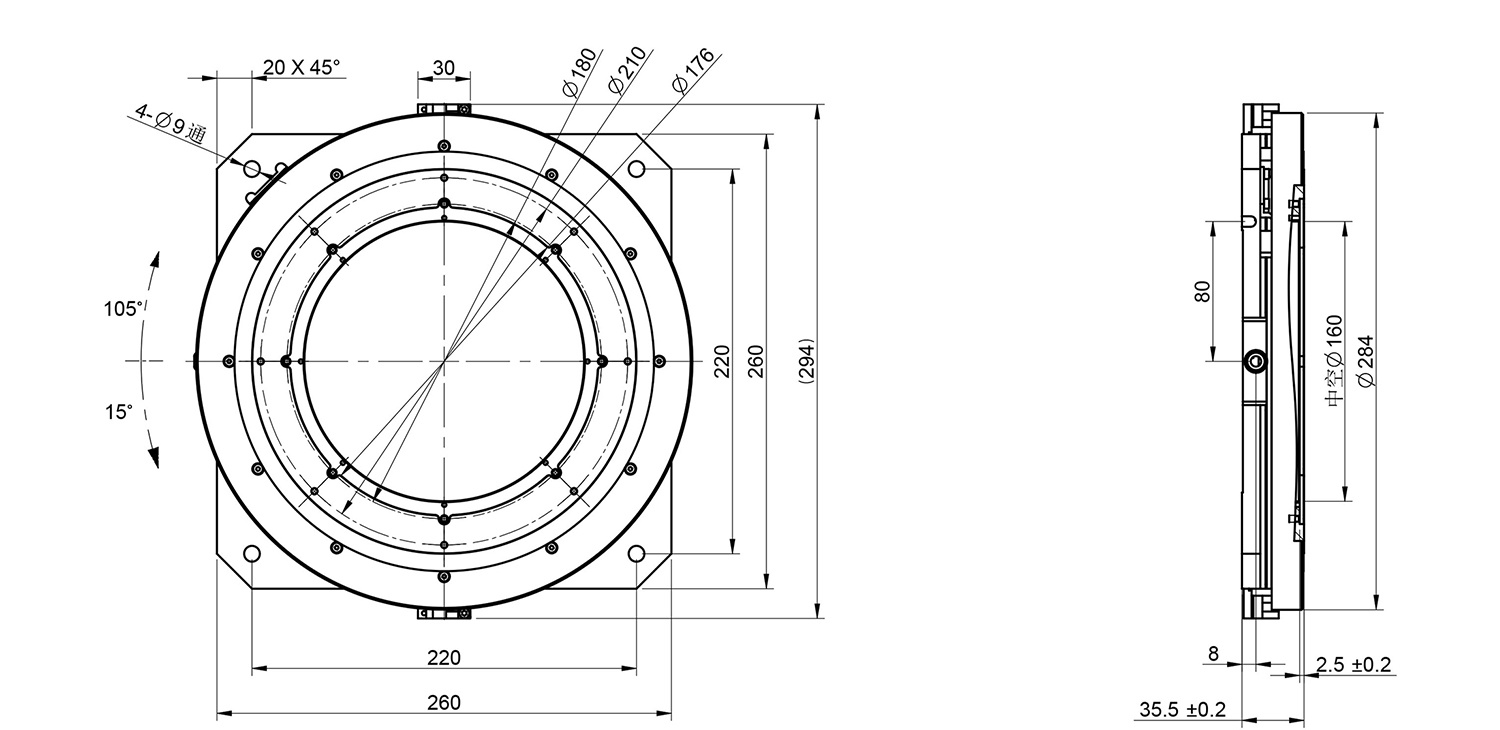

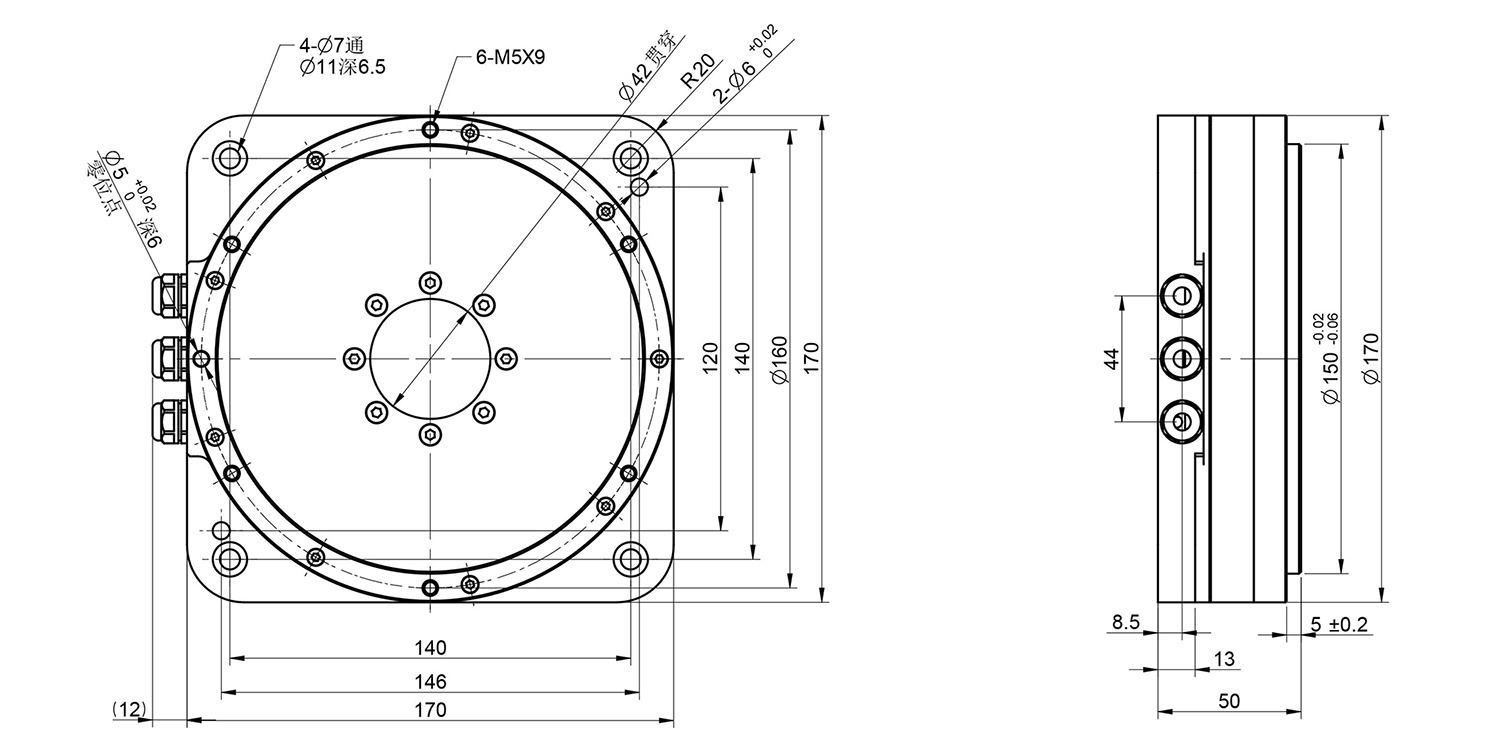

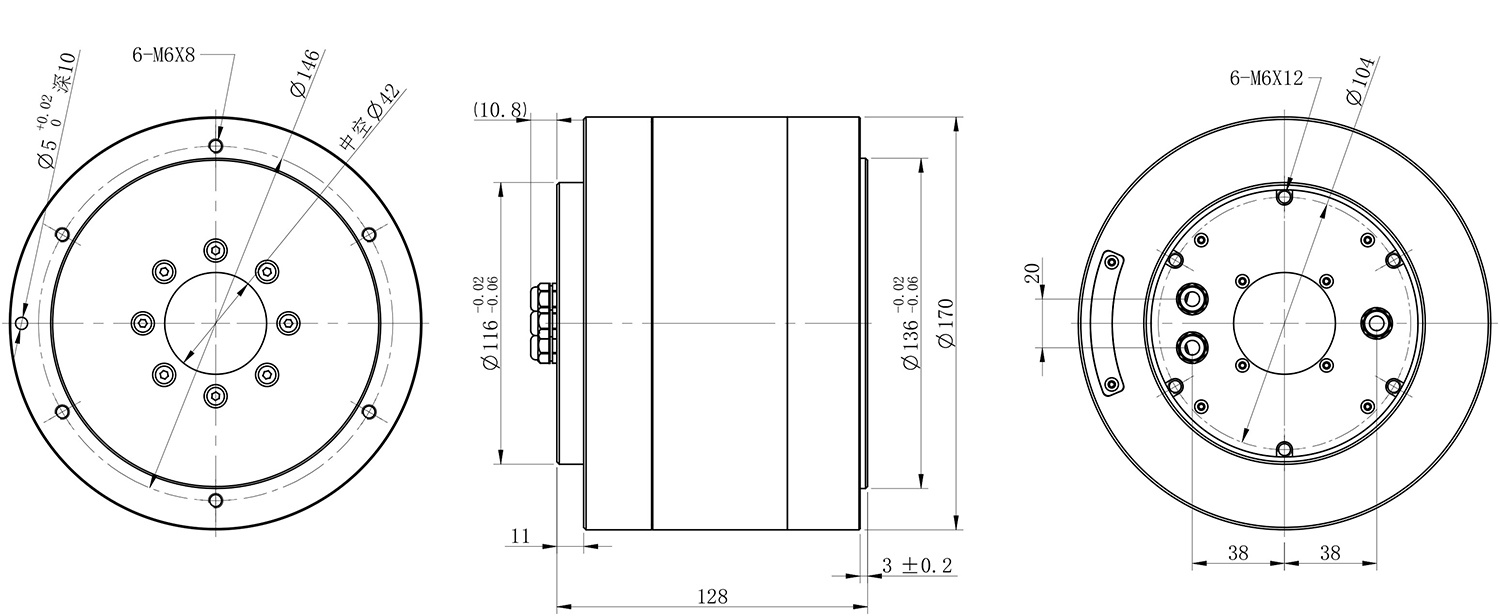

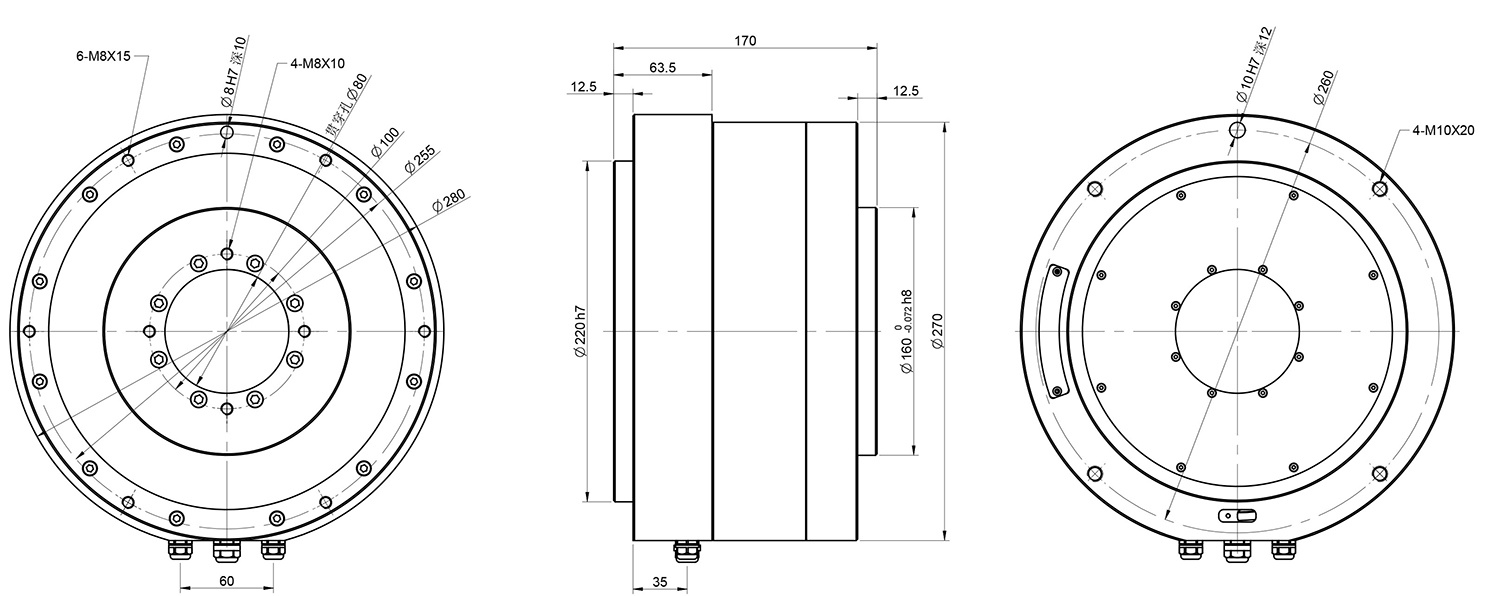

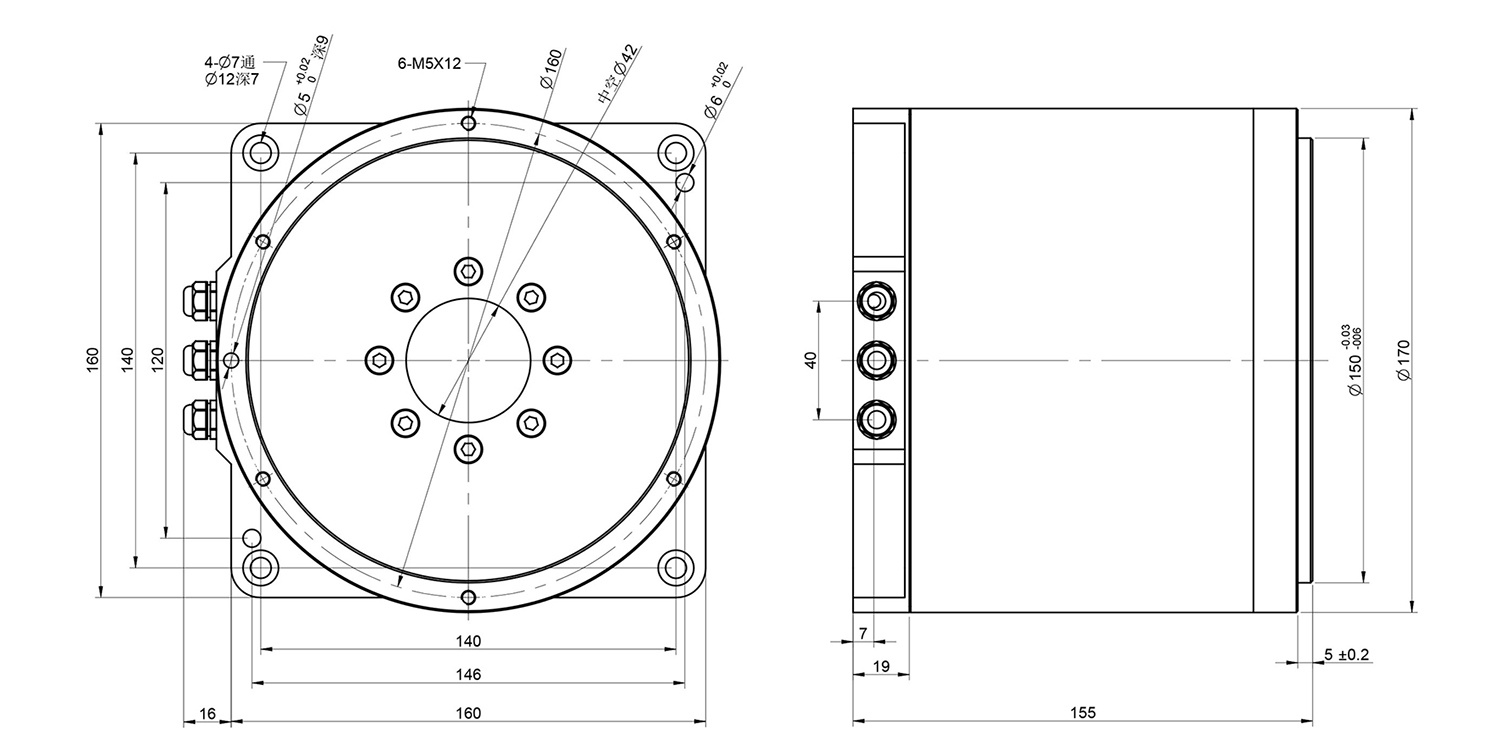

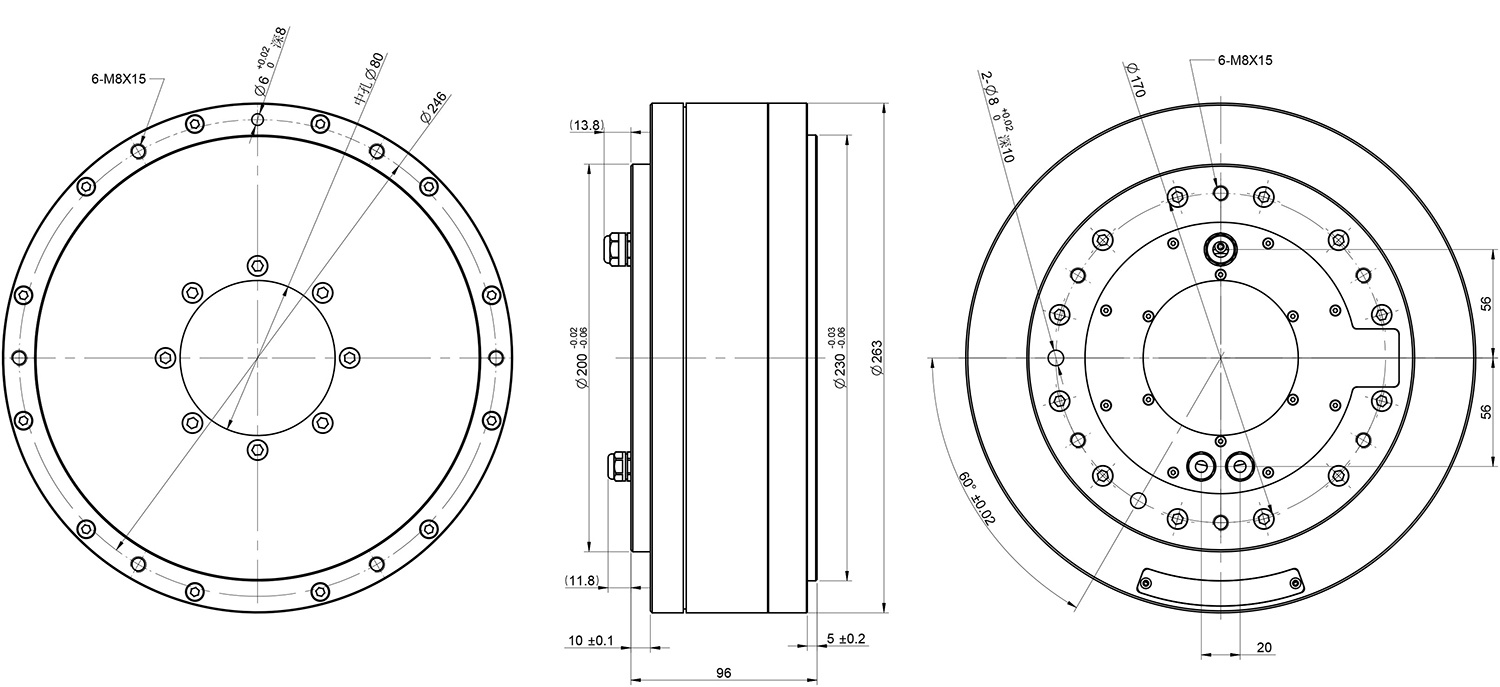

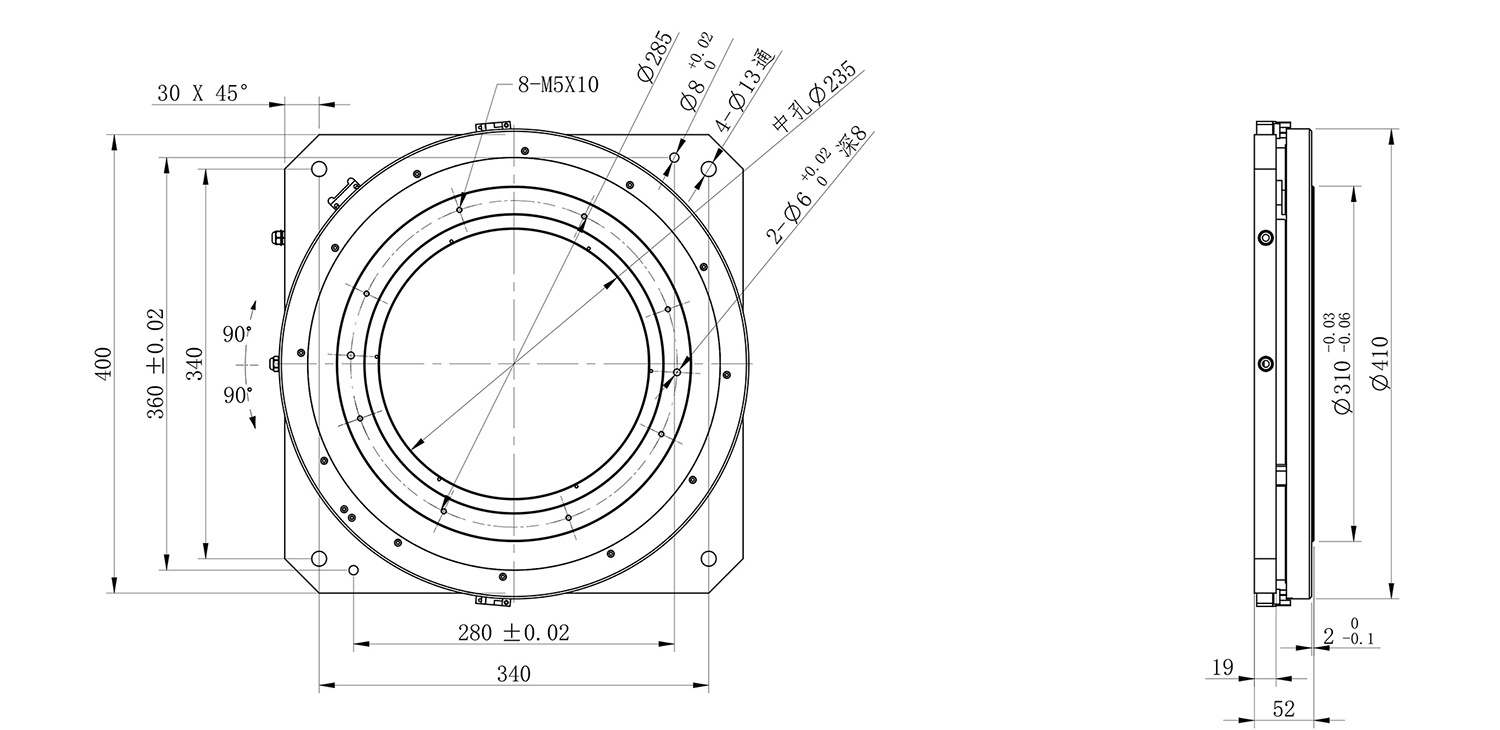

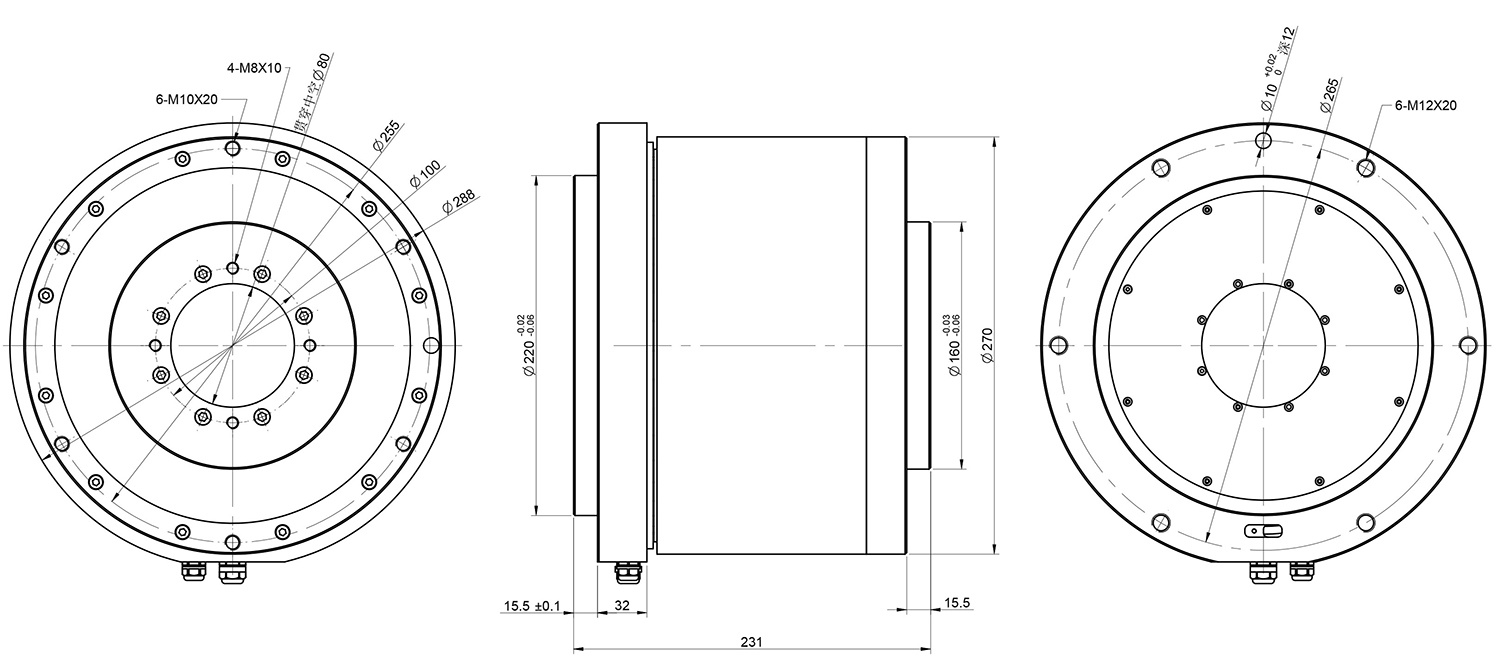

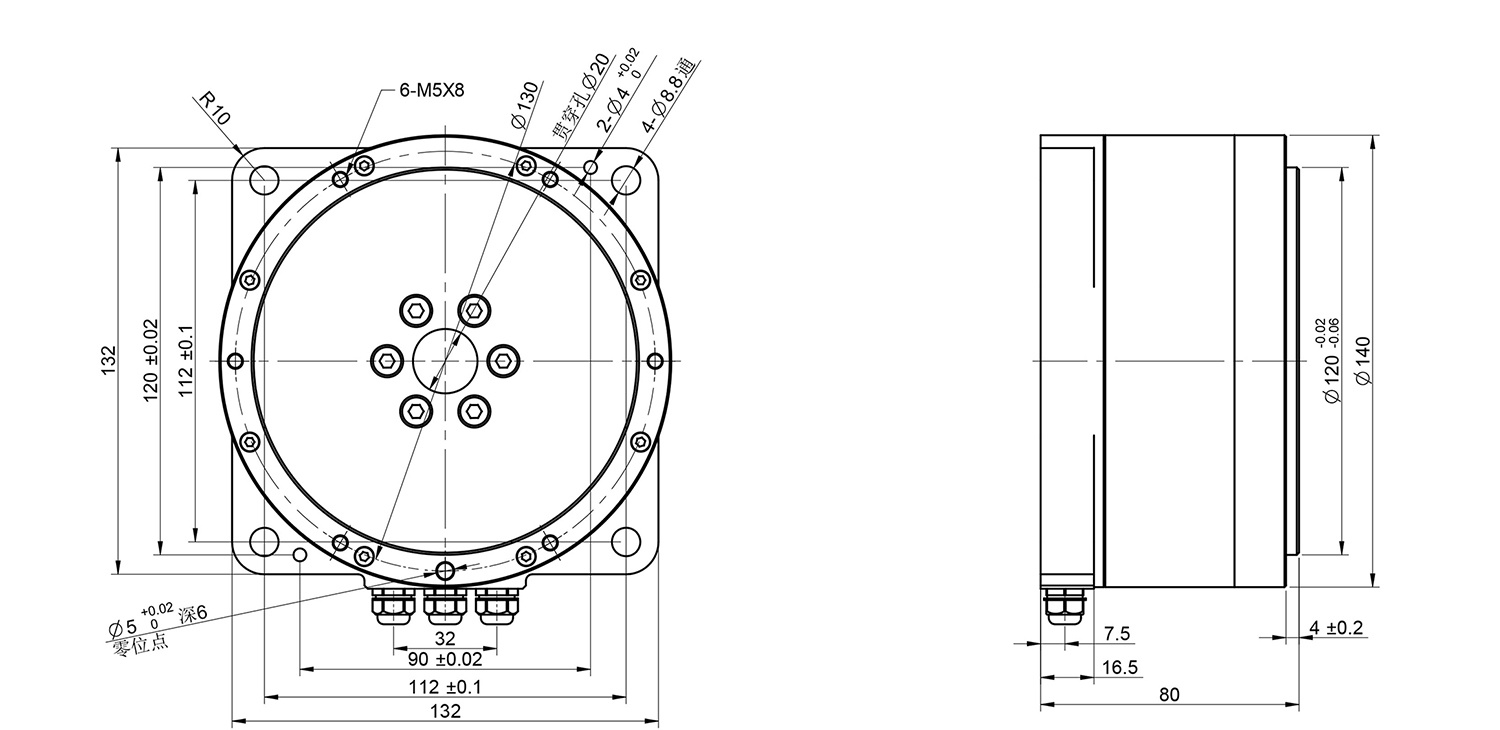

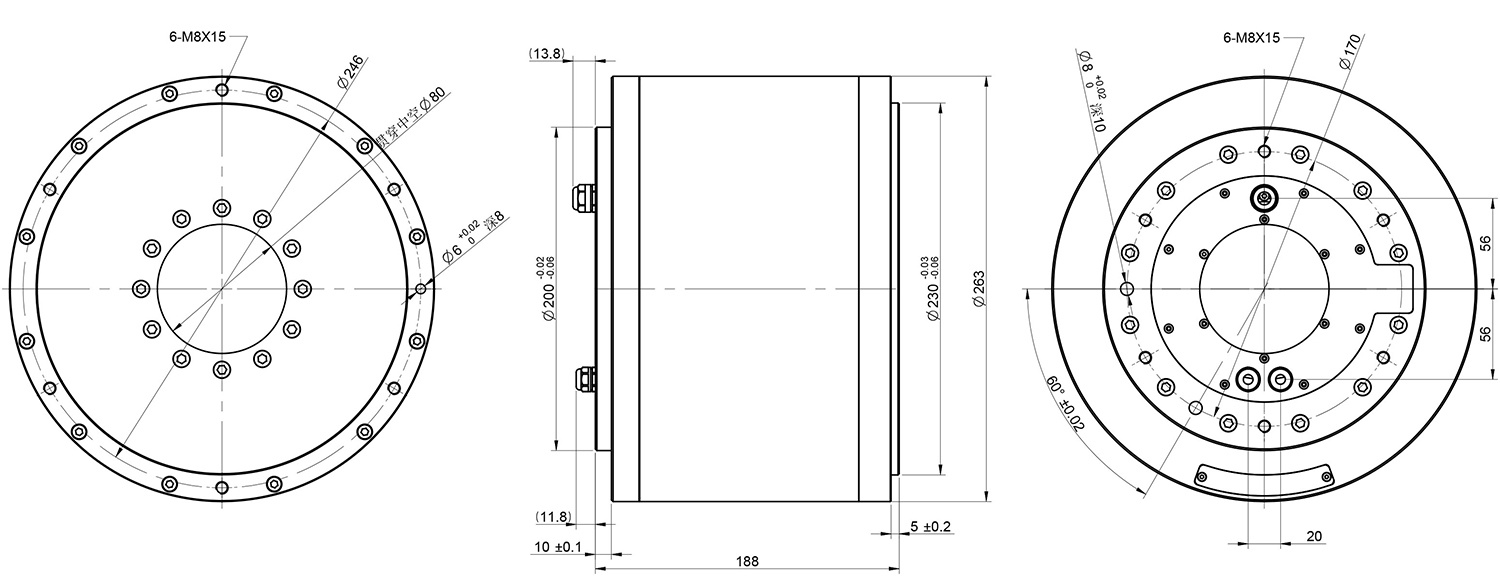

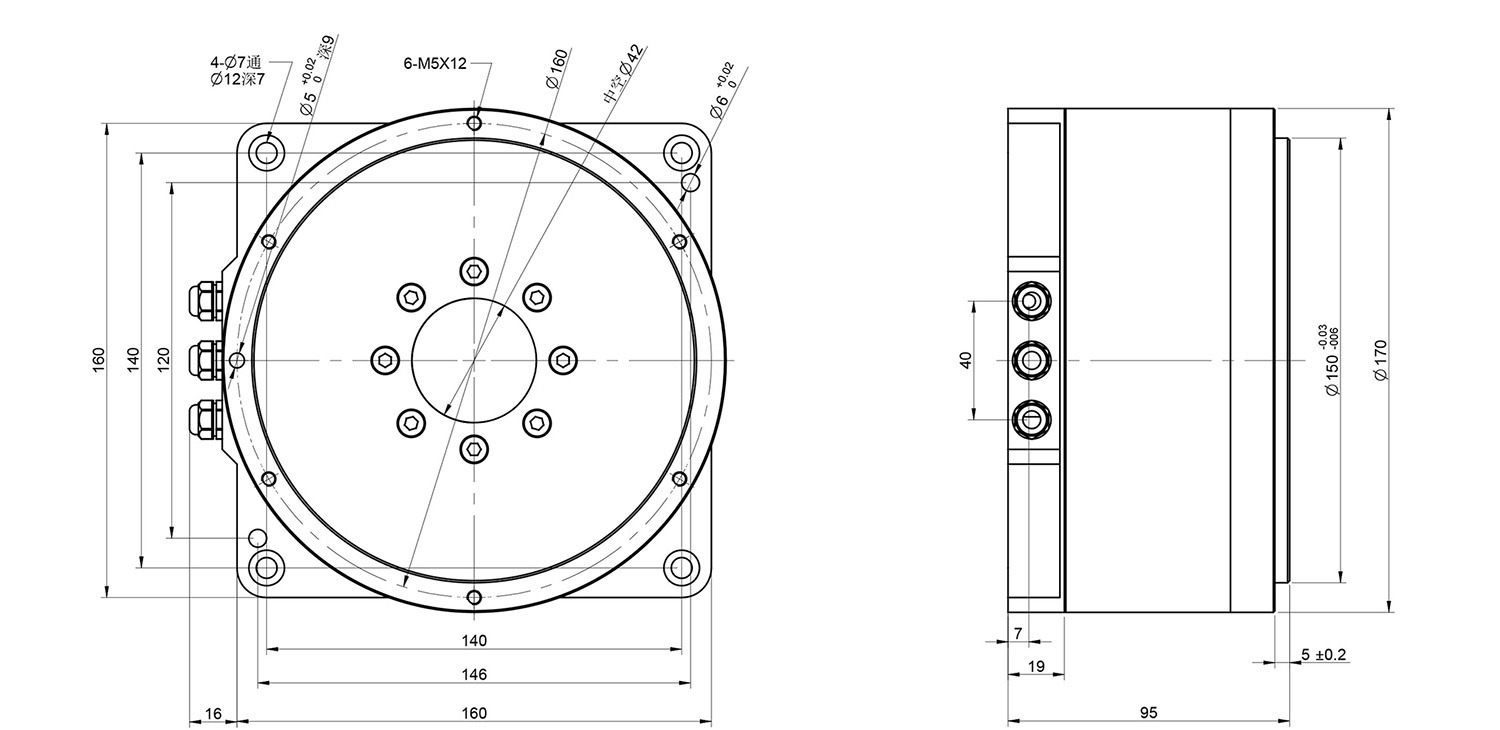

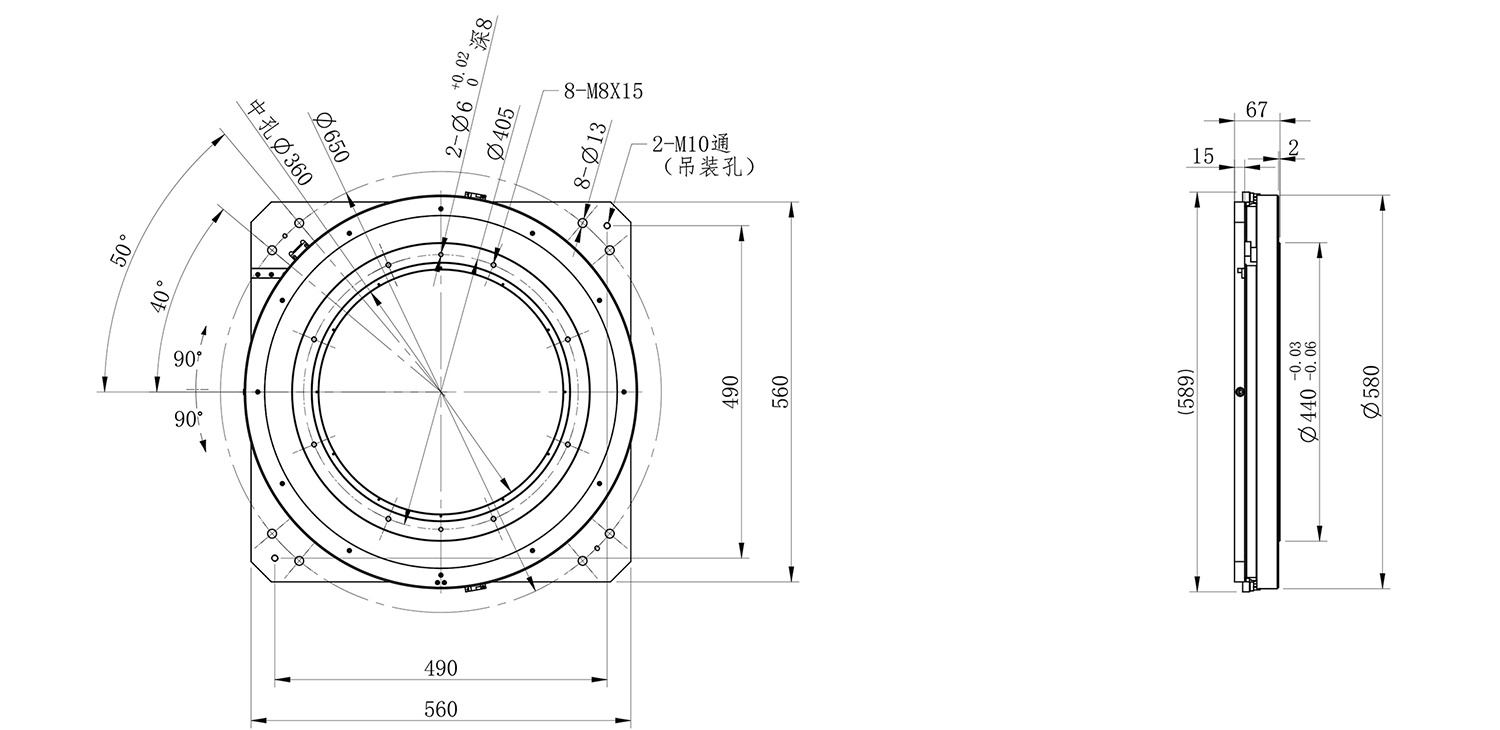

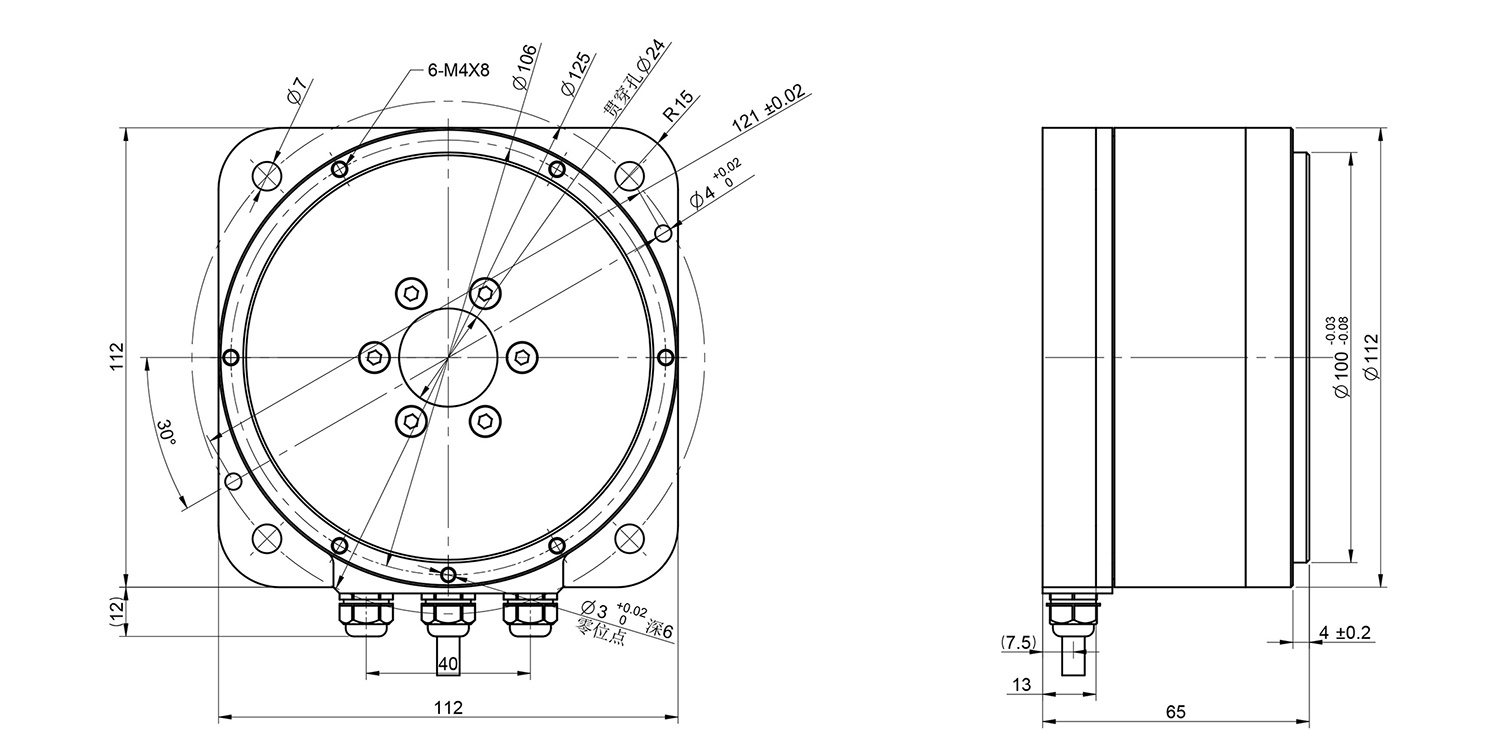

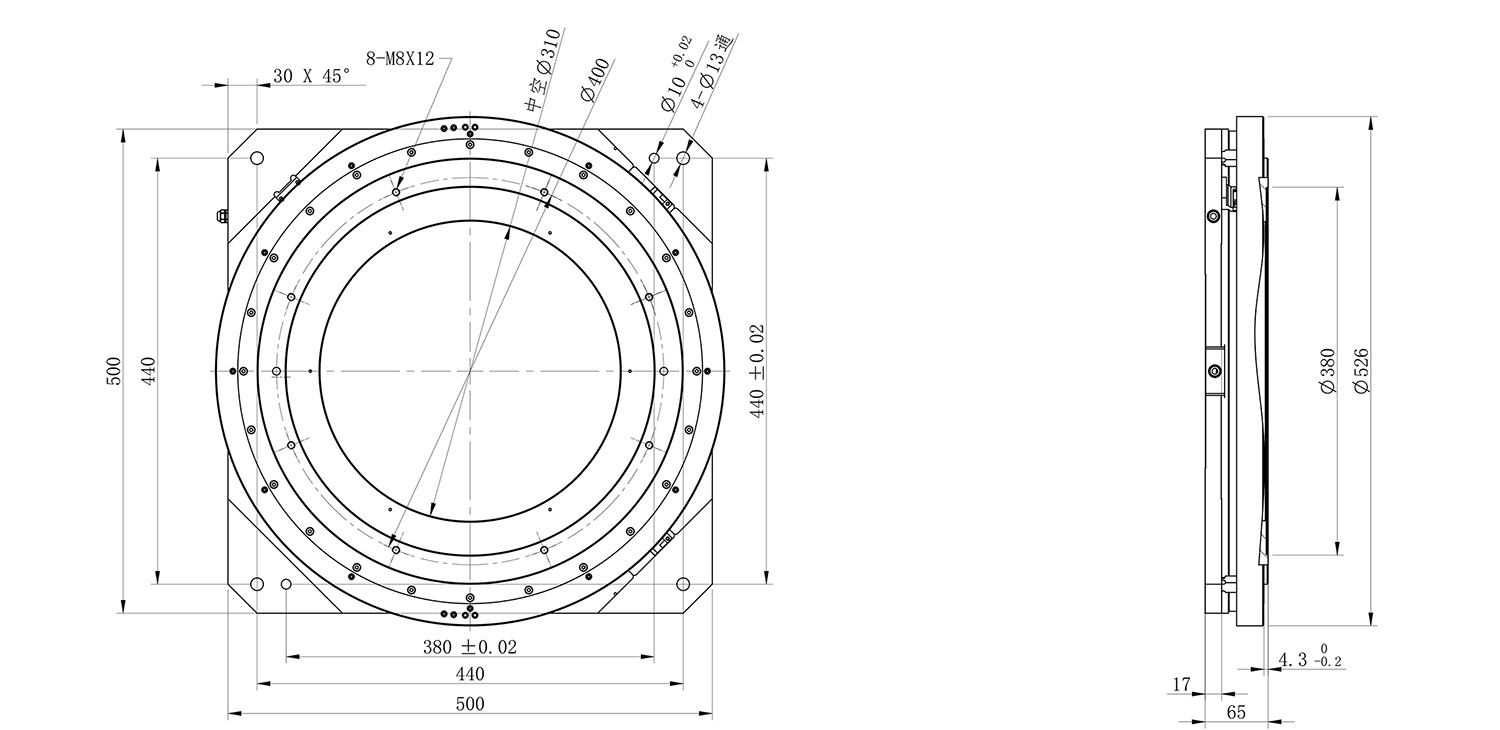

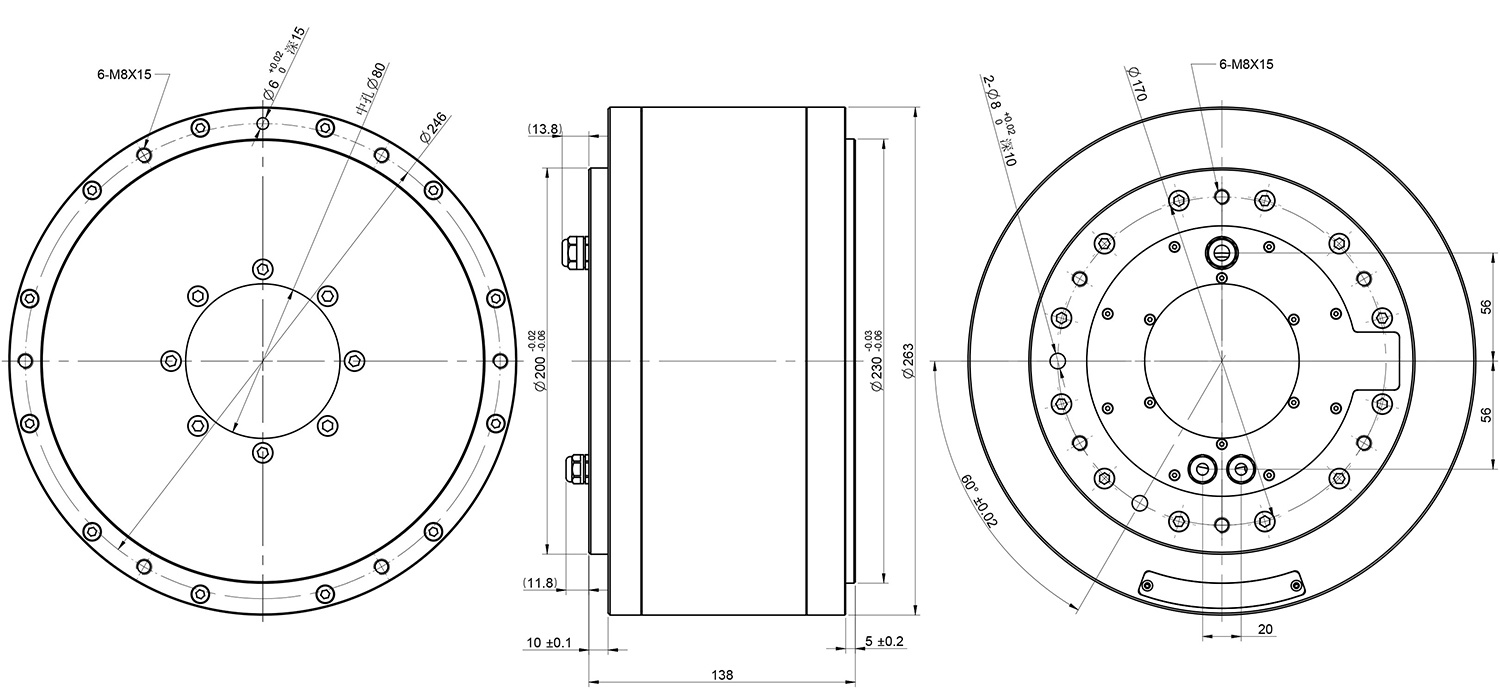

  • 外形尺寸
  • 资料下载
    • 商品名称: GDE系列

    GDE系列DD直驱马达是一款外转子力矩马达,全系列27个规格,外径范围40~325mm,高度范围36~231mm,最高转速范围100~600rpm,定位精度±20 Arc sec,重复定位精度±1.5 Arc sec。

    GDE系列DD直驱马达具有高精度定位、低发热量的特点,负载可直接固定于马达安装面,减少精度损失,直接驱动的方式可通过程序控制对工位进行分割。

    ■内置绝对值编码器
    内置绝对值编码器,实现绝对精准定位,负载直接固定于马达盘面,减少中间转接工件同时降低精度损失,使得高精度定位得以保障。

    ■混合型磁路
    高效节能的混合型磁路可在低电流情况下产生高扭矩,使得马达可以持续高速运转同时始终保持在低发热状态,大大提高工作效率。

    ■交叉滚子轴承支撑
    内部采用交叉滚子轴承支撑,全封闭式的交叉滚子轴承,具有高刚性、运行平稳顺滑、免润滑维护、洁净环保的特点,可应用于无尘环境。

    ■中空结构设计
    部分规格采用了大口径中空结构设计,可应用于需要配线配管的环境。

  •






  • GDE-040036-W1




    GDE-112065-W1




    GDE-112095-W1




    GDE-140050-W1




    GDE-140080-W1




    GDE-170050-W1




    GDE-170095-W1




    GDE-170110-W1




    GDE-170125-W1




    GDE-170130-W1




    GDE-170155-W1




    GDE-190100-W1




    GDE-220062-W1




    GDE-224042-W1




    GDE-224062-W1




    GDE-263065-W1




    GDE-263095-W1




    GDE-263095-W2




    GDE-263112-W1




    GDE-263113-W2




    GDE-263138-W1




    GDE-263138-W2




    GDE-263188-W2




    GDE-280145-W1




    GDE-280170-W1




    GDE-280231-W1




    GDE-325065-W1
