GYH系列

产品型号：

中空分度盘应用弧面分度原理，实现了精确的运动控制。传动件由输入轴(弧面分度辊轮)及滚柱(输出轴)组成，输入轴上的辊轮槽表面与滚柱上的从动滚子元件外环表面呈线接触啮合，从而驱动转轮(工作台)转动。从动滚子元件在旋转过程中利用内部滚柱轴承传递扭矩，保证了中空分度盘零间隙的性能。优异的工作精度和工作效率有效避免了内部零件的损耗，保障中空分度盘可以持久保持高精度工作状态。
立即联系
  • 产品特性

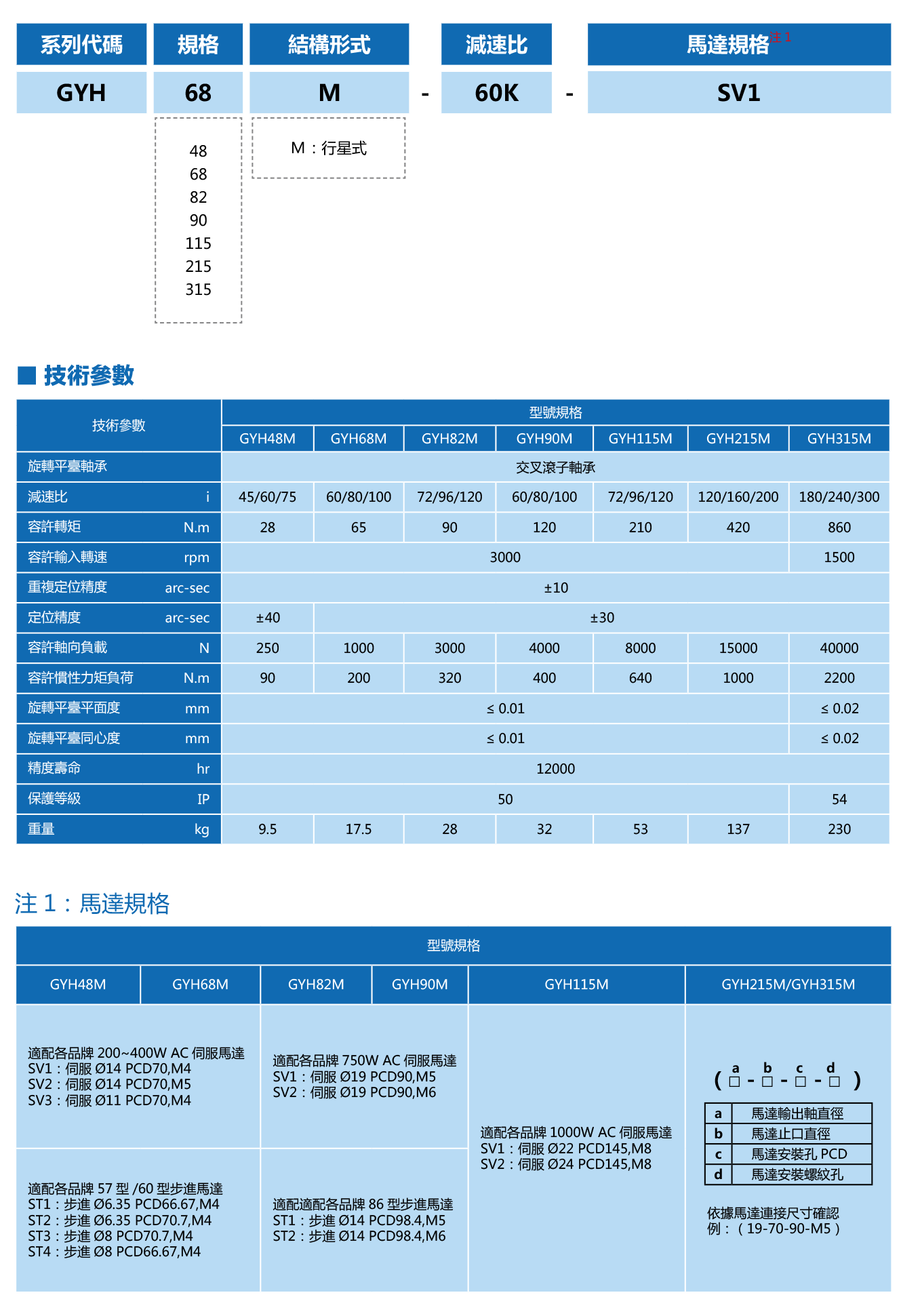

  • 技术参数
  • 外形尺寸
  • 资料下载
    • 商品名称: GYH系列

    中空分度盘应用弧面分度原理，实现了精确的运动控制。传动件由输入轴(弧面分度辊轮)及滚柱(输出轴)组成，输入轴上的辊轮槽表面与滚柱上的从动滚子元件外环表面呈线接触啮合，从而驱动转轮(工作台)转动。从动滚子元件在旋转过程中利用内部滚柱轴承传递扭矩，保证了中空分度盘零间隙的性能。优异的工作精度和工作效率有效避免了内部零件的损耗，保障中空分度盘可以持久保持高精度工作状态。

    中空分度盘应用弧面分度原理，实现了精确的运动控制。传动件由输入轴(弧面分度辊轮)及滚柱(输出轴)组成，输入轴上的辊轮槽表面与滚柱上的从动滚子元件外环表面呈线接触啮合，从而驱动转轮(工作台)转动。从动滚子元件在旋转过程中利用内部滚柱轴承传递扭矩，保证了中空分度盘零间隙的性能。优异的工作精度和工作效率有效避免了内部零件的损耗，保障中空分度盘可以持久保持高精度工作状态。

    关键词:
    • gyh48m
    • GYH68M

  • GYH48M-45K/60K/75K-SV1/SV2/SV3/ST1/ST2/ST3/ST4







    GYH68M-60K/80K/100K-SV1/SV2/SV3/ST1/ST2/ST3/ST4









    GYH82M-72K/96K/120K-SV1/SV2/ST1/ST2









    GYH90M-60K/80K/100K-SV1/SV2/ST1/ST2





    GYH115M-72K/96K/120K-SV1/SV2









    GYH215M-120K/160K/200K

GYH Series.pdf
